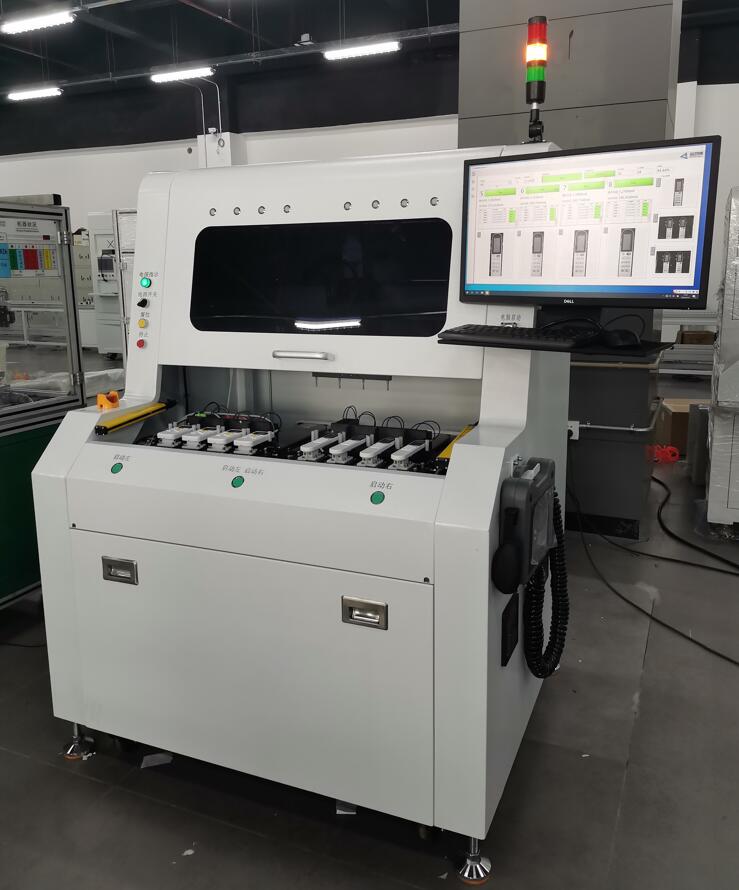

設備簡介

該遙控器測試設備包括機體、用于模擬按壓紅外/藍牙遙控器的按鍵點擊部、用于對紅外遙控器進行定位的測試夾具、用于接收與其配對的遙控器發出的紅外信號接收部等等。設備能夠幫助測試人員在開發和制造電子產品過程中，提高測試問題的解決效率，并且能在一定程度上替代人工進行自動測試，節省人力成本。

測試功能

1、按鍵功能測試：可通過紅外解碼測試每個按鍵的功能;

2、靜態電流測試：測試精度可達到0.01uA;

3、動態電流測試：可準確測試紅外發碼瞬間的動態電流，測試精度為0.01mA;

4、背光電流檢測：檢測背光點亮?xí)r的電流值，測試精度為0.01mA;

5、輻照度測試：通過光敏三極管接收紅外信號，將信號強度轉成電壓值判斷輻照度;

6、學習功能：在學習模式下，設備自動學習紅外信號;

7、載波精度測試：可精確測試載波頻率、占空比等，測試精度優于2%;

8、視覺檢測：高精度相機檢測LCD顯示、表面印刷效果、背光顯示等;

9、假電池供電：電壓范圍o-5V，精度0.01mV；

10、設備接口：支持MES系統對接，下載配方文件，上傳測試數據。

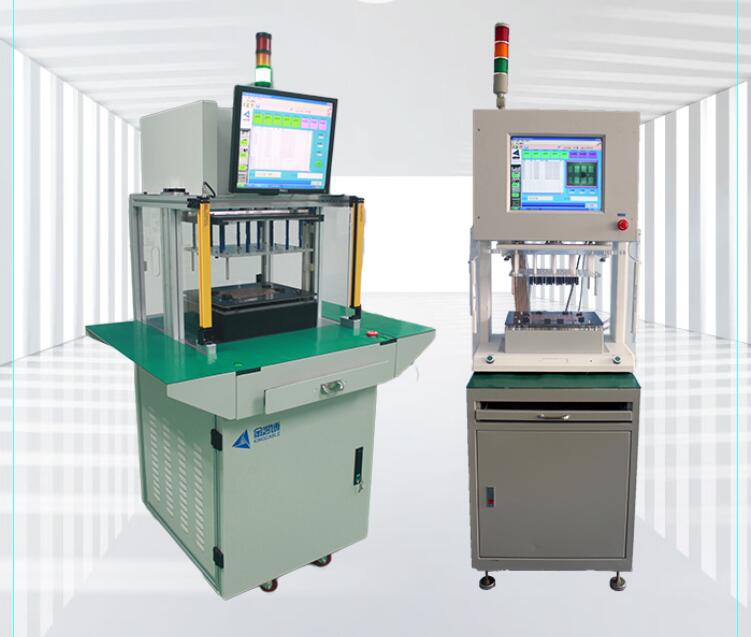

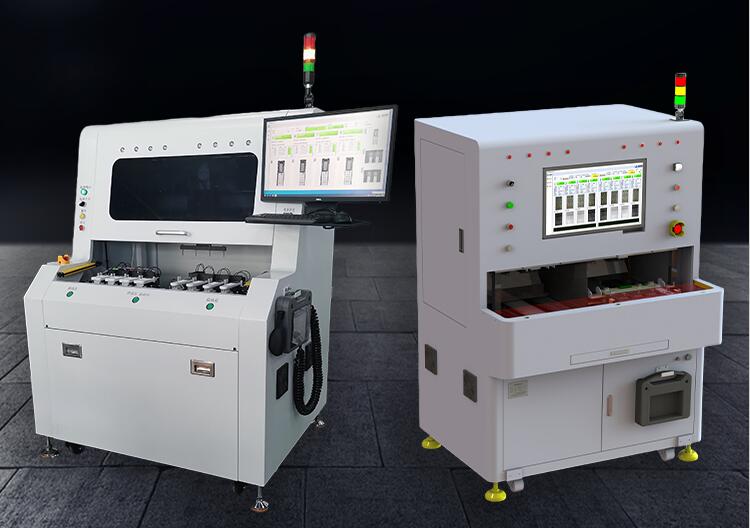

根據客戶需求定制化制作不同價位設備形態

工藝流程

1、人工將四個待測的遙控器放好在左測試上料位，按下左位按鈕，工件進入左位測試位測試；

2、左位測試的同時，人工將四個待測的遙控器放好在右測試上料位。放好后，按下右位按鈕，工件進入右位測試位測試；

3、左位測試完后，根據測試結果，OK的產品位置的LED燈珠會顯示綠色，否則NG的位置燈珠會顯示紅色，人工根據燈珠顯示的顏色，將產品放好在對應的位置；

4、同理，左位測試完后，將測試完后的產品放好在對應的位置；

5、工業相機同時檢測在測的四個產品的LCD的顯示狀態；

6、根據產能要求，兩個工位可以乒乓式輪流測試，也可以并行獨立測試，互不干擾。

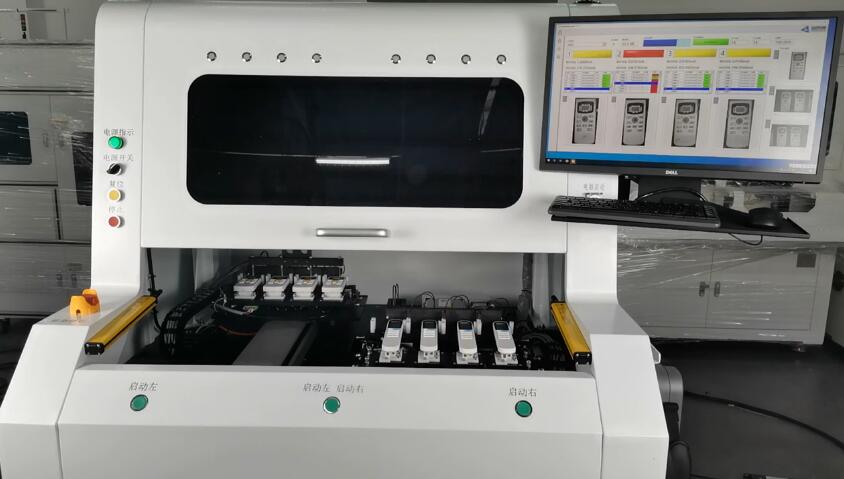

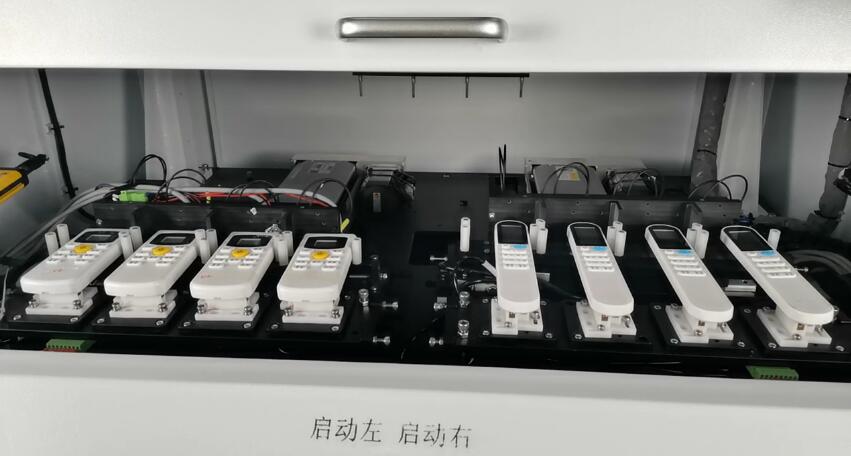

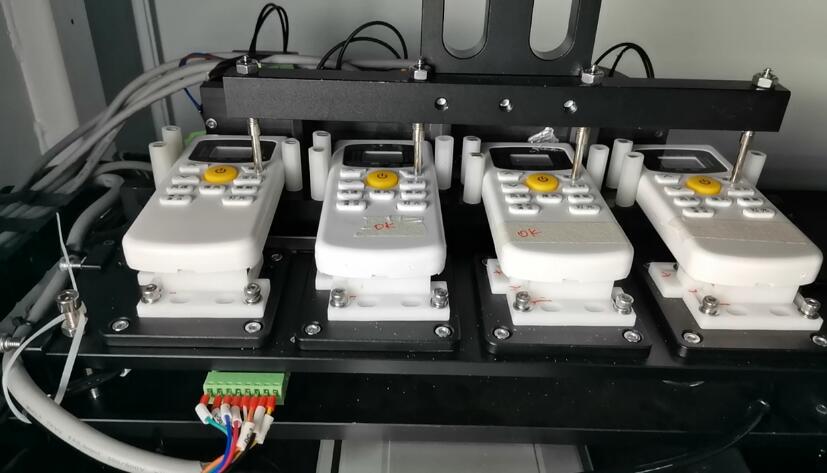

雙工位并行測試工裝

• 實現8個遙控器同時測試，工業相機同時監視8個遙控器的LCD的顯示情況，

• 兩個工位相互獨立，并行測試，有效提高生產效率。

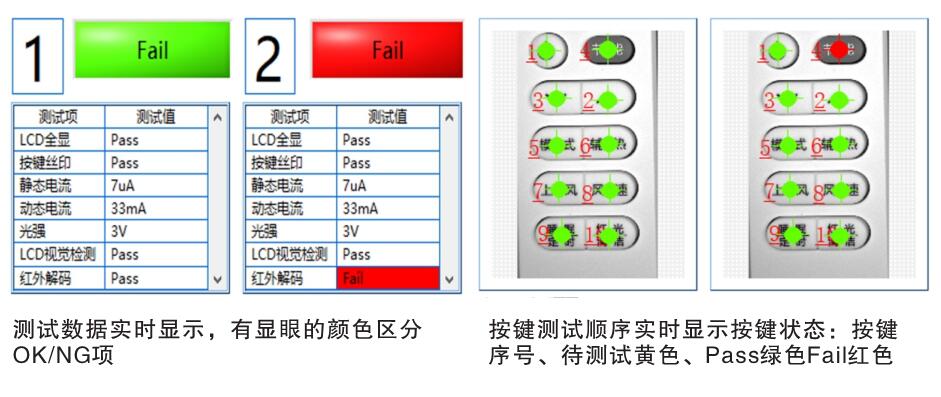

軟件測試界面

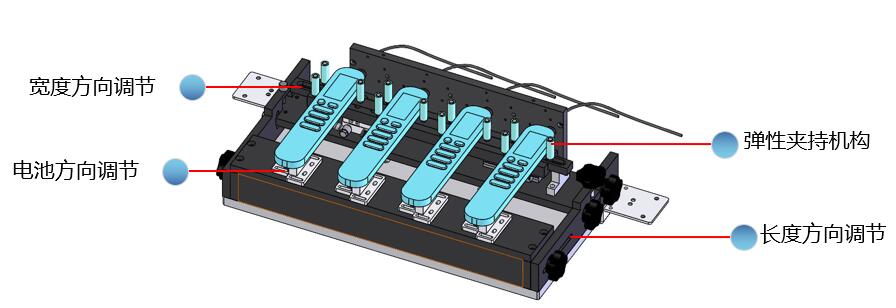

萬能夾具

可以快速更換與兼容不同尺寸與型號遙控器

設備參數

—————————————————————————————————————————————————————————
