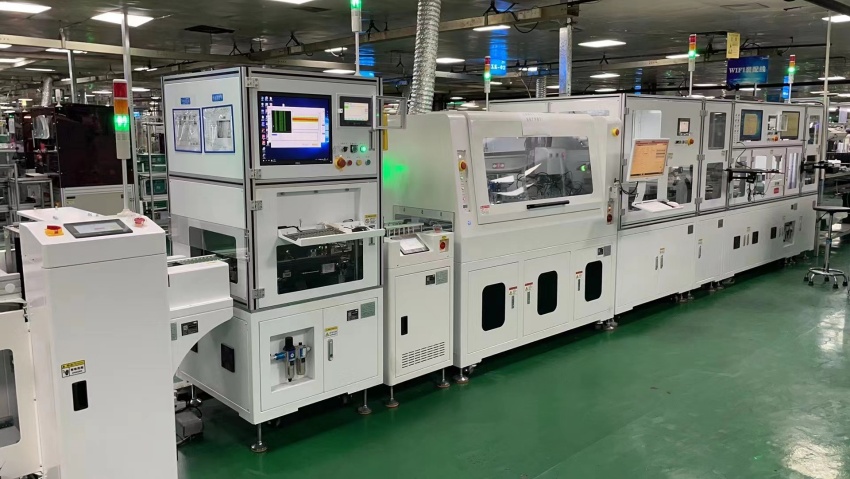

設備簡介

全自動WIFI模組自動測試設備，是集自動上料，自動測試，自動出料為一體自動化設備。本設備適用于WIFI/藍牙模組，采用多通道射頻分析儀，可同時測試多個產品；采用雙產品自動取放料的機械結構動作，極大的提高操作效率，節省人力成本。

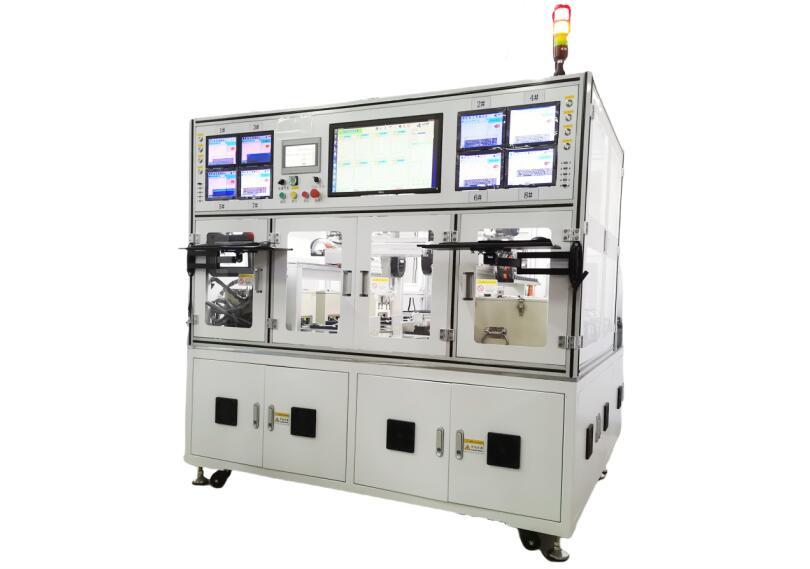

主機柜構成:

1.主機(工控機)一臺,與PLC通訊交互，響應PLC放料動作，控制8個屏蔽箱動作及啟動測試; 與8臺測試電腦構成服務器和客戶端架構，進行數據交互及控制

2. PLC工控系統一套,實現2pcs產品同時取/放料，接收主機的測試PASS/FAIL信號，將產品放置于對應的位置

3. 測試電腦 8臺:連接射頻測試儀，實現WIFI/藍牙射頻指標測試

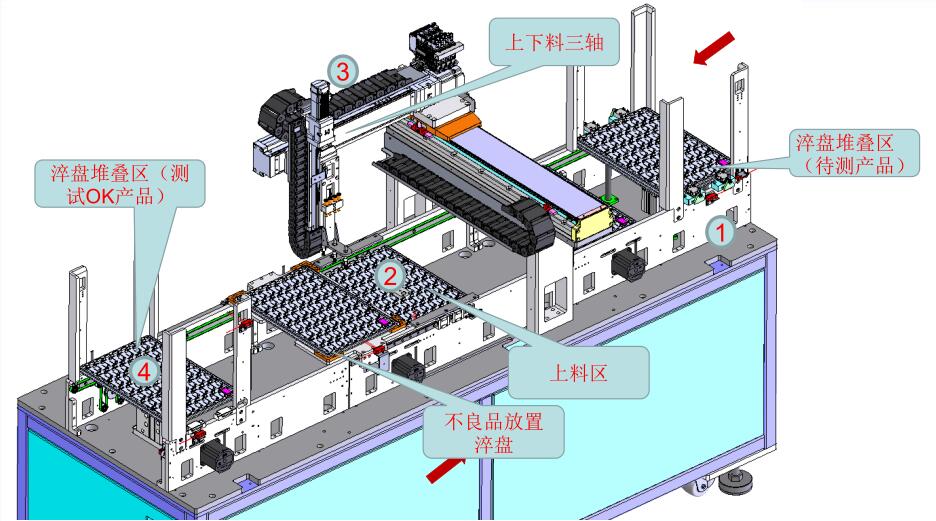

tray上下料機

1、人工將擺滿待測產品的淬盤依次疊放到淬盤堆疊區， 人工將擺滿待測產品的淬盤依次疊放到淬盤堆疊區。

2、設備自動分盤，待測區淬盤通過皮帶輸送至上料區定位，設備自動分盤，待測區淬盤通過皮帶輸送至上料區定位。

3、三軸機械手從上料區淬盤取料，放置到測試設備載具上并將已經測試完成的OK品放置回上料區淬盤，將NG品放置到不良品放置區淬盤。

4、上料區淬盤擺滿OK品后通過皮帶輸送至淬盤堆疊區，設備 品后通過皮帶輸送至淬盤堆疊區，設備自動將淬盤從下往上堆疊起來。

測試能效:

單板產測軟件時間+4s

產測軟件時間32.6s,

UPH＞1000

—————————————————————————————————————————————————————————
