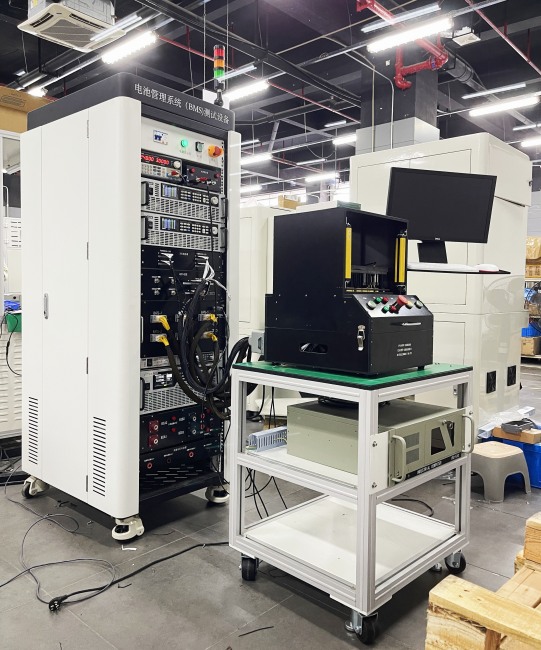

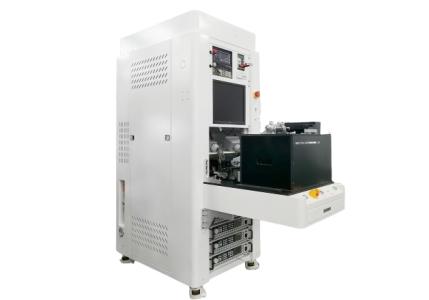

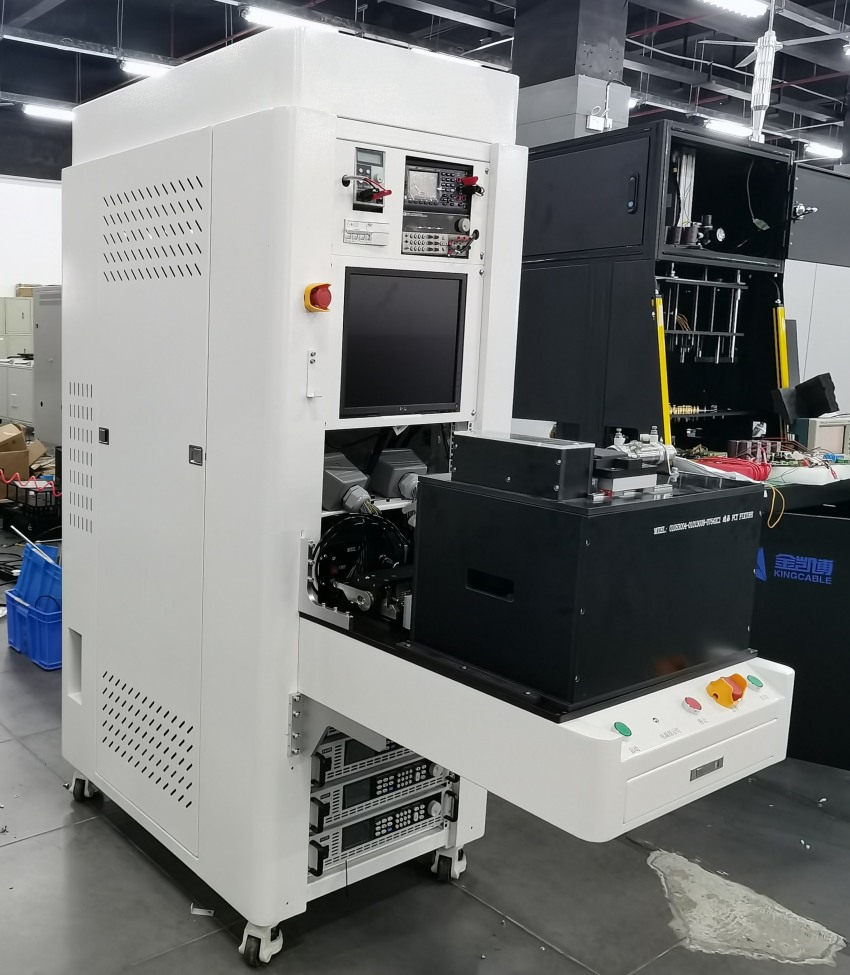

儲能BMS-BMU成品測試系統

系統介紹

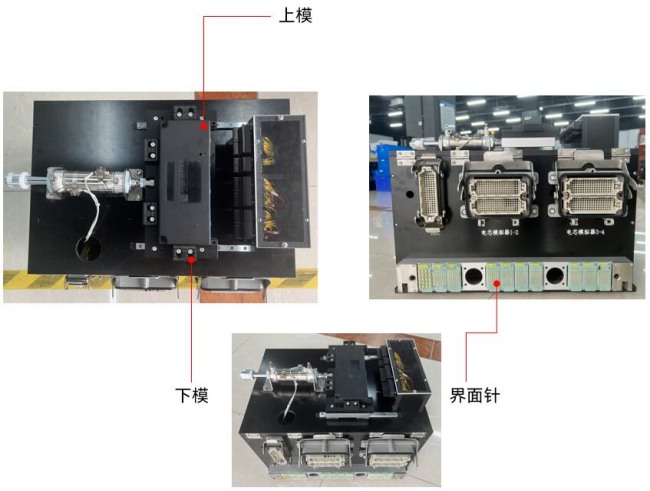

系統邏輯架構由上位機控制中心、測試控制執行系統、測試工裝、激勵信號四個部分組成。

? 上位機控制中心由PC內裝測試平臺軟件組成。其主要用途如下：

（1）實現平臺測試軟件的所有功能，包括：指令控制、通道控制、協議通信、數據采集、數據加工、數據存儲、數據顯示等。

（2）實現系統與用戶之間的人機交互；

（3）不同級別用戶的權限管理；

（4）不同測試產品的測試文件配置和調用。上位機控制中心通過標準的LAN總線與測試控制系統進行連接。

? 測試控制系統硬件平臺+實時管理軟件，其中硬件平臺包含： 高精度電池模擬器、溫度模擬器、總電壓模擬單元、萬用表等。

? 可以在后臺設定每個型號的需測試項目，運行模式和其他需要測試的項目。

? 可以根據需要進行自主選擇和配置測試項目，形成不同機型的測試配置文件，供測試時進行調用。測試前通過掃描條碼調用測試參數，再進行測試。

系統特點

    ? 高達1500V的總電壓模擬

    ? 支持主被動均衡測試

    ? BMU，BCMU等靜態功耗測試

    ? 溫度模擬，絕緣電阻模擬

    ? 電芯短路，極性反接等故障模擬

    ? 預充電流檢測，自放電電流檢測

    ? PWM輸入/輸出檢測

    ? BMS數字量輸出比對測試

    ? SOC精度測試

    ? 充電策略測試

    ? 環境適應性測試

—————————————————————————————————————————————————————————

您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
