設備組成
本系統主要包括:高低溫試驗箱，供電系統，負載系統，數據監控系統，產品通訊系統五個部分組成，各部分獨立設計，中間通過快速連接頭連接，方便維護和更換，系統一次可老化測試24個產品,可根據客戶需求定制拓展數量。
設備簡介

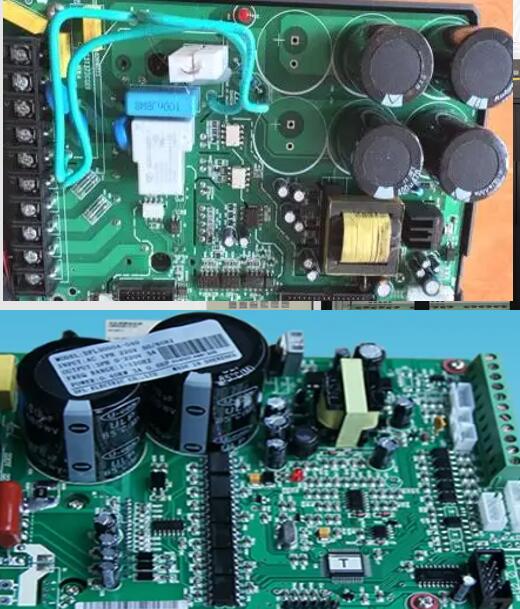

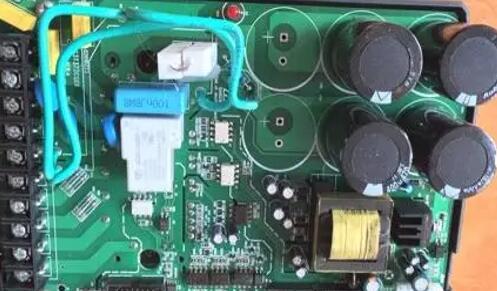

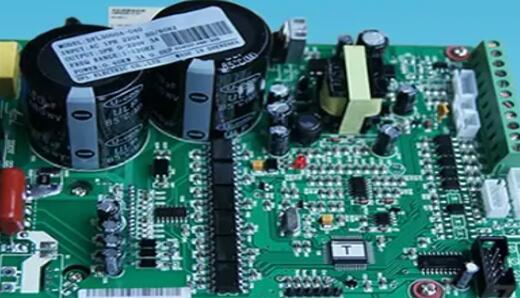

該設備主要為變頻器產品量身定制模擬產品工作運行環境，實現產品上電高低溫老化測試，在老化過程中實時對輸入輸出電壓/電流/功率、通訊進行監控并記錄，監控數據出現異常需報警提示，可以為產品性能驗證和品質提供準確可靠的數據支撐。適用于空調外機板,變頻壓縮機控制板,變頻器等。
設備特點
高低溫試驗箱分恒溫區和負載區前后兩部分。恒溫區為多層結構，有加熱和散熱功能，保證溫度均勻性,負載區有強制風冷循環，確保負載系統溫度合理;
溫控系統采用PID控制模式,多層恒溫區具備有輸入輸出及通訊板連接接口;
負載系統采用定制的壓機電機模擬負載，采用金凱博獨有的模擬壓機技術，可以實現自定義切換拉載,驗證PFC電路可靠性;
數據監控:實時電壓，電流，功率采集，實時產品通訊交互，可以獲取產品各種狀態，故障情況,異常情況報警并停止相應工位;
模塊化設計，便于維護，安全回路設計，一鍵斷電功能，安全性高;6.監控數據自動記錄并保存,數據報表自動化導出和分析;
支持支MES客戶端選配,實現測試數據和工廠數據交互。
FCT功能測試內容（老化前工序）
（1） 控制板通訊協議測試（自檢故障檢測）
測試描述： | UART通訊協議方式 |
測試方法： | 繼電器控制模擬故障，通訊讀取故障代碼，客戶需要提供通訊協議 |
測試工具： | RS232模塊 |
備 注： |
（2） DC電壓檢測（）
測試描述： | 待測品的DC電路部分（強電部分） |
測試方法： | 電腦控制電流采集卡采集相應端口電信號并進行分析判斷 |
測試工具： | KC8000系統交流電流測試模塊、繼電器模塊 |
備 注： | 每片板需要預留2個功能輸出端口，每個通道都可以測試直流340V、直流200V與直流165V |
（3） DC電壓檢測（弱電部分）
測試描述： | 待測品的DC電路部分（弱電部分） |
測試方法： | 電腦控制電流采集卡采集相應端口電信號并進行分析判斷 |
測試工具： | KC8000系統交流電流測試模塊、繼電器模塊 |
備 注： | 每片板需要預留48路 |
（4） AC電壓檢測
測試描述： | 待測品的AC電壓部分 |
測試方法： | 待測信號引入KC8000的交流電壓通道KC8000-HDM-ACV，并將數據上傳給PC |
測試工具： | KC8000系統交流電壓測試模塊、繼電器模塊 |
備 注： | 每片板需要預留16路功能輸出端口，每個通道都可以測試交流220V、交流127V與交流110V |
（5） 步進電機、頻率檢測
測試描述： | 待測品的頻率、時序測試部分 |
測試方法： | 待測信號引入KC8000的DAQ采集通道，并將數據上傳給PC分析判斷 |
測試工具： | KC8000系統DAQ采集模塊 |
備 注： | 檢測步進電機時序 |
（6） LED/數碼管測試(預留擴展結構,硬件不需要配)
測試描述： | 待測品的led的亮滅測試 |
測試方法： | 用DAQ+光敏電阻方式檢測是否點亮；攝像頭+光纖方式測試（第二種方案） |
測試工具： | KC8000系統DAQ測試模塊、光敏電阻模塊、攝像頭 |
備 注： |
（7） 控制通道
測試描述： | 待測品的模擬按鍵及控制 |
測試方法： | 最大需要控制4拼板，每片板需要預留12按鍵控制口，門開關控制口2個，空水位與滿水位控制口1個（水位連接線由三根線組成），每個測試UUT預留48路繼電器控制通道 |
測試工具： | KC8000系統的KC8000-RS24 |
備 注： |
（8） 打印功能（選配）
測試描述： | 能夠打印測試不良品的相關信息。 |
測試方法： | 在測試過程中，當測試結論為不良時，電腦自動打印測試不良品信息。 |
測試工具： | 打印機。 |
備 注： | 選用顯示器后可以取消該功能 |
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
